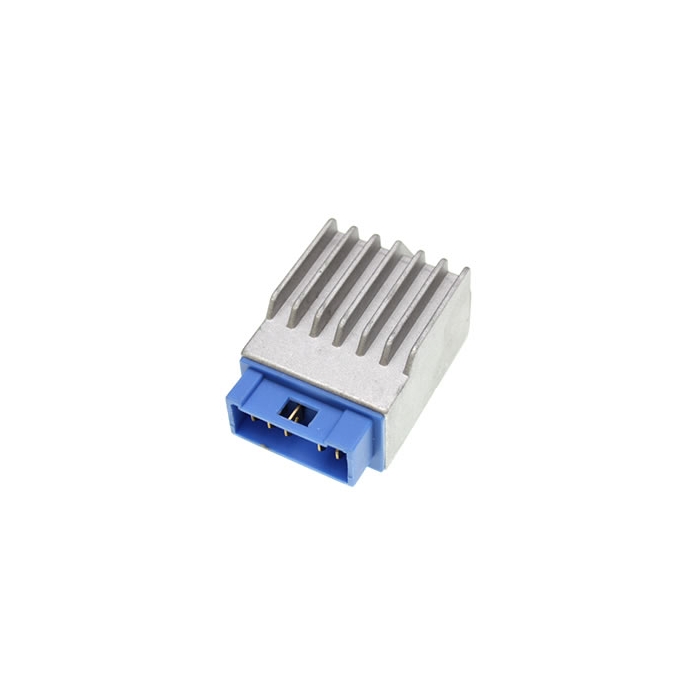

Kombinerad blinkrelä och regulator.
Jämför antalet stift innan beställning.
Rieju, växlade moped utan batteri skall inte DC stiftet användas, se bild
Rieju moped utan batteri kan även ha regulator med 3 stift artikelnr 5990
eller med 5 stift artikelnr. 5989
Elschema artikel 5095 på Derbi Senda 2003 med batteri
Sprängskisser:
Passar till:
Moped / Derbi / GPR 50 / EBE 99-04
Moped / Derbi / GPR 50 / Nude EBE 99-04
Moped / Derbi / Senda 50 / R EBS 00-05
Moped / Derbi / Senda 50 / SM EBS 00-05
Moped / Derbi / Senda 50 / DRD EBS 00-05
Moped / Derbi / Senda 50 / R EBS 98-99, 03
Moped / Derbi / Senda 50 / SM EBS 98-99, 03
Moped / Derbi / Senda 50 / Racer EBS 98-99, 03
Moped / Gilera / RCR 50 / EBS 03-05
Moped / Gilera / SMT 50 / EBS 03-05
Info: växlade mopeder med inbyggt blinkrelä i regulatorn.
Fungerar inte ledblinkersen och blinkreläet är inbyggt i regulatorn
behöver du montera ett externt blinkrelä artikelnummer: 5690
Exempel inkoppling av blinkrelä på Derbi Senda:
Regulatorn sitter bakom vänster sidokåpa.
Ta bort orange elkabel från kontaktstycket som sitter till regulatorn.
Frigör kabelskostoppet så att kabelskon med kabeln släpper från
kontaktstycket och koppla den till L på blinkreläet.
Tag en bit elkabel och förbind den med röd/svarta elkabeln.
Lödda på den eller enklare använd en skarvklämma.
Den andra ändan på elkabeln kopplas till B på blinkreläet.
(röd/svarta kabeln måste även i fortsättningen vara kopplad till regulatorn)
Blinkreläets E stift kopplas med en elkabel till skruven som håller regulatorn.
Kontrollera/rengör så det finns jordkontakt skruv - ram.
