Artikeln är en universal produkt som passar på många olika fordon.
Denna ledblinkers fungerar med original monterade 3-poliga blinkrelä.
Behöver du support med att koppla ett blinkrelä som du köpt från oss
skicka då bilder på ditt befintliga relä och elanslutningen,
elkablarnas färger måste synas tydligt på bilden.

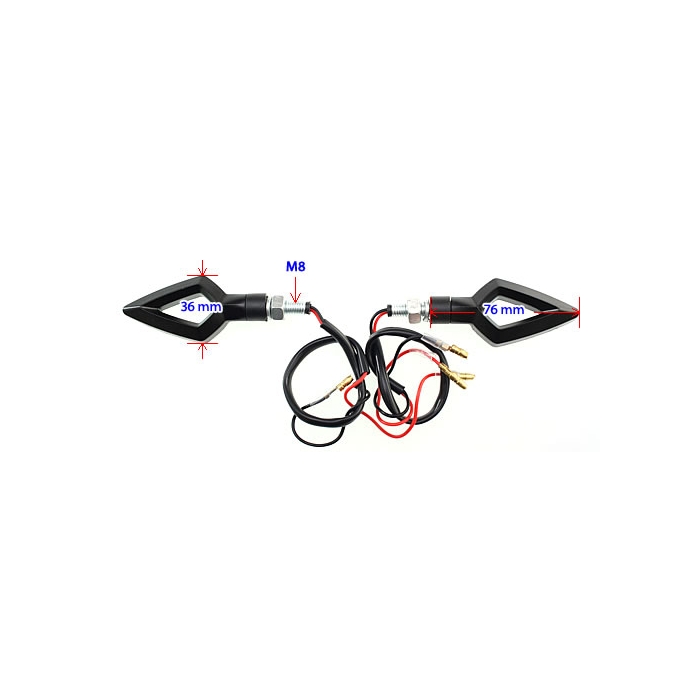

Ledblinkersen har flexibelt fäste för att skydda mot mindre stötar.
Färg: svart
E-godkänd
Inkoppling av Led/glob blinkrelä artikelnummer 5690
Finns det elkabel som är röd eller blå/vit kopplas denna till B stiftet
Finns det elkabel som är gul eller vit kopplas denna till L stiftet.
Den gröna elkabeln kopplas till E stiftet.
Obs! vi anger/utgår från färgerna som kan finnas på ditt befintliga blinkrelä.
Exempel: vi uppger att röd kabel skall gå till B stiftet på nya blinkreläet.
Efter kopplingsstycket kanske röd övergår till att vara röd/vit.
Då blir det ju röd/vit som skall kopplas till B stiftet.
Har ditt befintliga blinkrelä bara 2 elkablar kopplar du:
Finns det elkabel som är röd eler svart eller blå/vit kopplas denna till B stiftet
Finns det elkabel som är grå eller gul eller vit kopplas denna till L stiftet.
Sedan gör du en egen kabel och kopplar till E stiftet och andra ändan till jord på ramen.
Info: växlade mopeder med inbyggt blinkrelä i regulatorn.
Fungerar inte ledblinkersen och blinkreläet är inbyggt i regulatorn
behöver du montera ett externt blinkrelä artikelnummer: 5690
Exempel inkoppling av blinkrelä på Derbi Senda:
Regulatorn sitter bakom vänster sidokåpa.
Ta bort orange elkabel från kontaktstycket som sitter till regulatorn.
Frigör kabelskostoppet så att kabelskon med kabeln släpper från
kontaktstycket och koppla den till L på blinkreläet.
Tag en bit elkabel och förbind den med röd/svarta elkabeln.
Lödda på den eller enklare använd en skarvklämma.
Den andra ändan på elkabeln kopplas till B på blinkreläet.
(röd/svarta kabeln måste även i fortsättningen vara kopplad till regulatorn)
Blinkreläets E stift kopplas med en elkabel till skruven som håller regulatorn.
Kontrollera/rengör så det finns jordkontakt skruv - ram.
